Proyectos · Vol. 02
Cabaña Rayones
Vivienda de descanso · Rayones, N.L. · En obra
Una cabaña para todas las edades de una familia, construida con tierra entre los nogales.
Visualización del proyecto: cubierta de madera sobre muros de tapial.
Capítulo I
El encargo
La Cabaña Rayones nace de un proceso de diseño universal: una casa de descanso pensada para una familia multigeneracional, donde abuelos, padres y nietos puedan convivir con la misma comodidad.
Por eso todo sucede en un solo nivel. Cuatro recámaras y dos baños completos se organizan en dos volúmenes —la zona social en forma de L y un bloque de recámaras— que se abrazan alrededor de un árbol.
Entre las imágenes conceptuales del proyecto aparece un fémur: un guiño al oficio del cliente, traumatólogo, y a una arquitectura pensada desde el cuerpo y su movimiento.

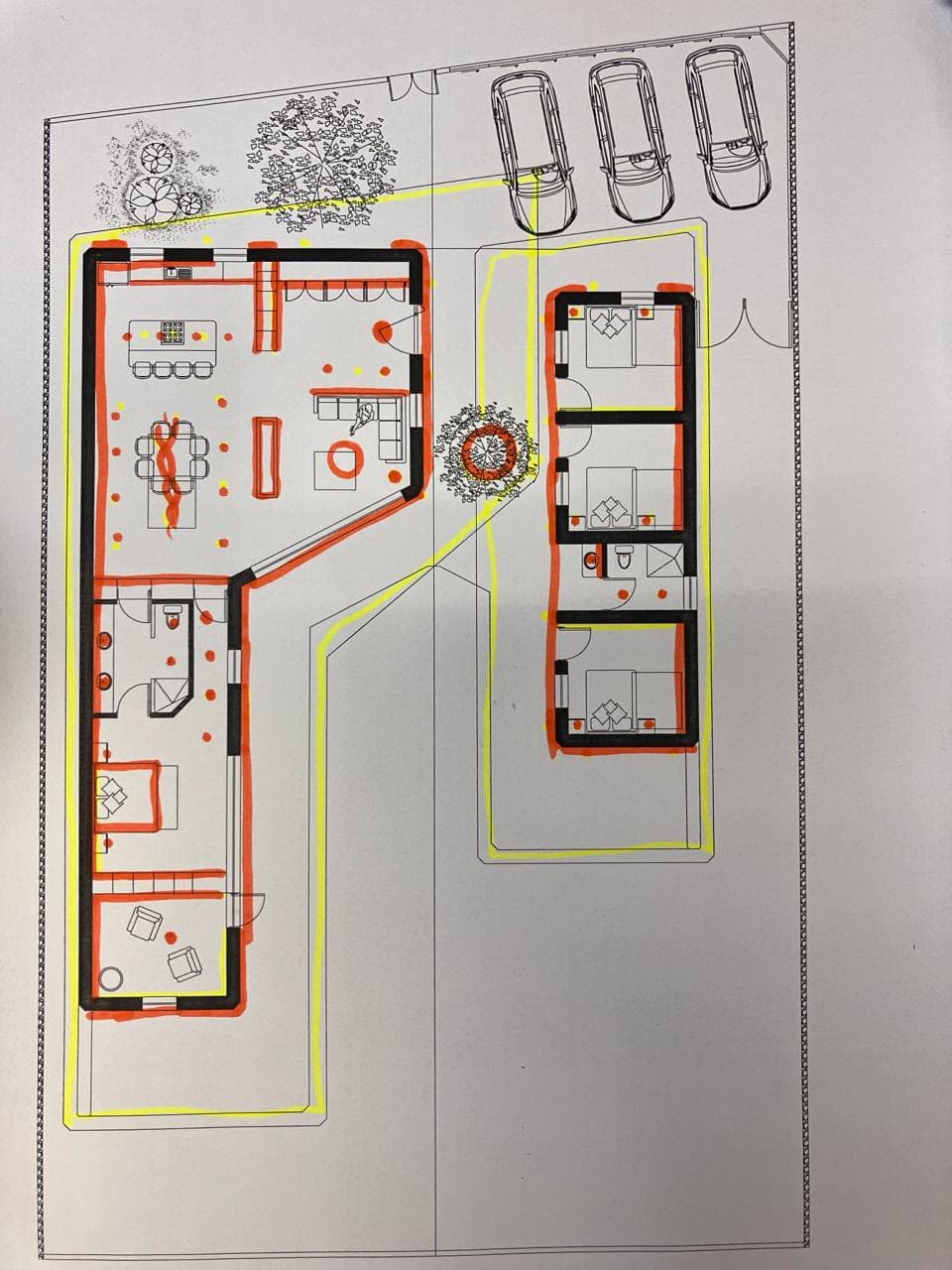

Fig. 01–02 — Imagen conceptual y planta de proyecto: dos volúmenes alrededor de un árbol.
Capítulo II
La nogalera
El terreno de 800 m² forma parte de una nogalera en el municipio de Rayones. La primera decisión de proyecto fue conservar la mayoría de los árboles: la cabaña se acomoda entre ellos, no en su lugar.
El terreno tiene una pendiente ligera hacia la parte posterior, que el proyecto aprovecha para asentarse con respeto al sitio y abrir la vida de la casa hacia el paisaje.
Antes de construir, una maqueta de ensayo permitió simular la trayectoria solar para estudiar cómo recorre el sol la cabaña a lo largo del día y del año.
Fig. 03–04 — Vista cenital entre los nogales y maqueta de ensayo para simular la trayectoria solar.
Capítulo III
Tierra, acero y madera
La cabaña se construye con materiales honestos y de bajo impacto. Los muros son de tapial: tierra compactada en capas, con 40 centímetros de espesor.
Los muros se desplantan sobre una dala y un encepado apoyados en pilas de cimentación. Sobre ellos, una estructura de acero y madera sostiene la cubierta y deja franjas de ventana entre el muro y el techo.
01
Tapial
Muros de tierra compactada de 40 cm: masa térmica que mantiene el interior fresco en verano y templado en invierno.
02
Acero
Estructura esbelta que permite claros amplios y una construcción precisa.
03
Madera
Calidez y textura natural, en diálogo con los nogales que rodean la cabaña.

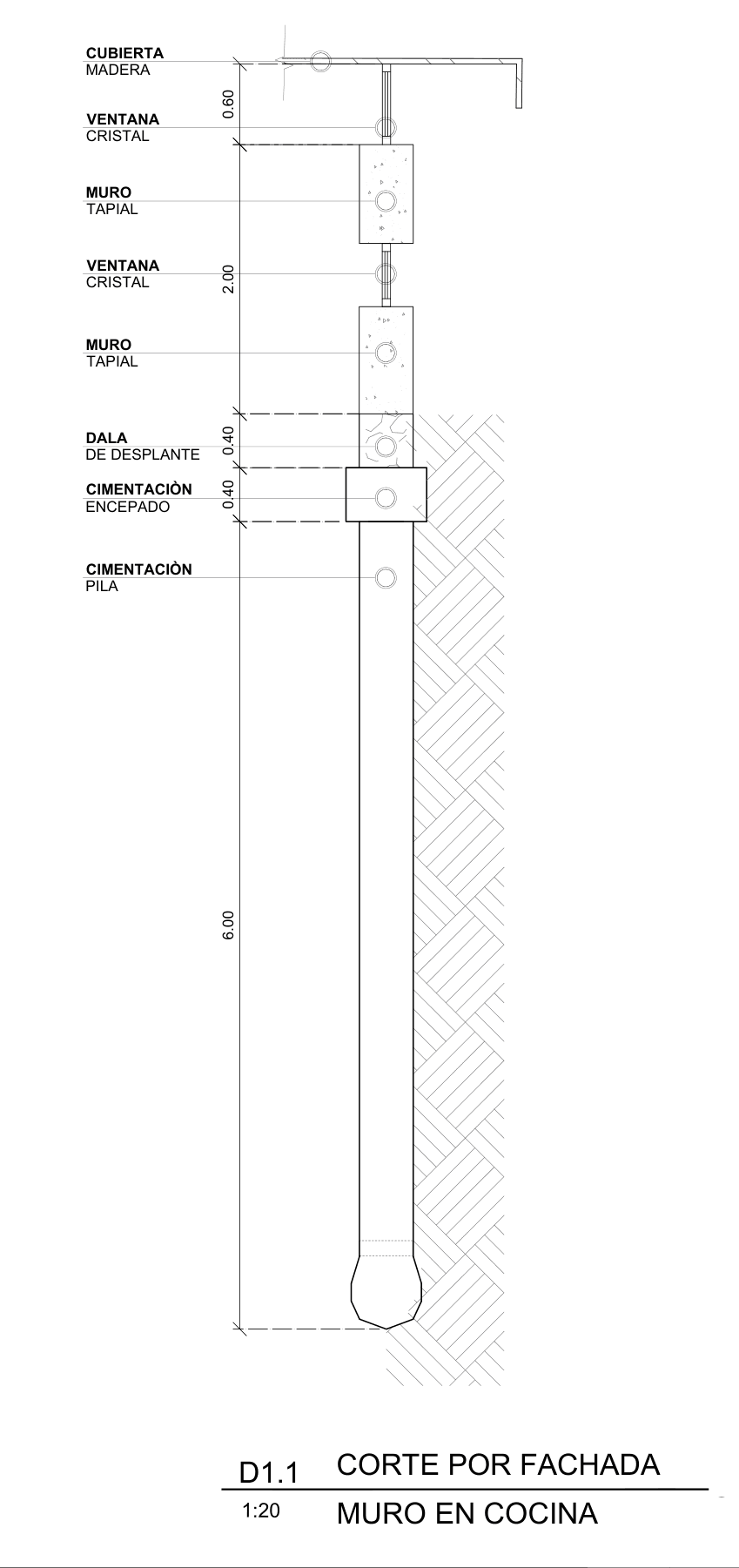

Fig. 05–06 — Corte por fachada (muro en cocina) y una versión anterior del proyecto, con cubierta oscura.
Capítulo IV
Ensayos de interior
Los interiores se exploraron a través de ensayos: distintas propuestas de materiales, mobiliario e iluminación para cada espacio de la casa.
Todas parten del diseño universal: una barra de cocina a una altura que permite usarla desde una silla de ruedas, alacenas al alcance, sillas ergonómicas, barandillas laterales junto a la cama y luz cálida en cada espacio.
Fig. 07–08 — Ensayos de interior: chimenea central y cocina accesible.
“Una casa que se construye como se construye una familia: entre todos, por etapas y con tiempo.”
Capítulo V
Construir en comunidad
El proyecto se planteó en dos etapas. La primera, hoy en obra, incluye sala, comedor, cocina, un baño completo y una recámara: el corazón de la casa.
La segunda etapa será un proyecto de ecoconstrucción participativa: un proyecto escuela en el que, a través de campamentos con ecoconstructores, la cabaña se completará mientras se comparte el oficio de construir con tierra.

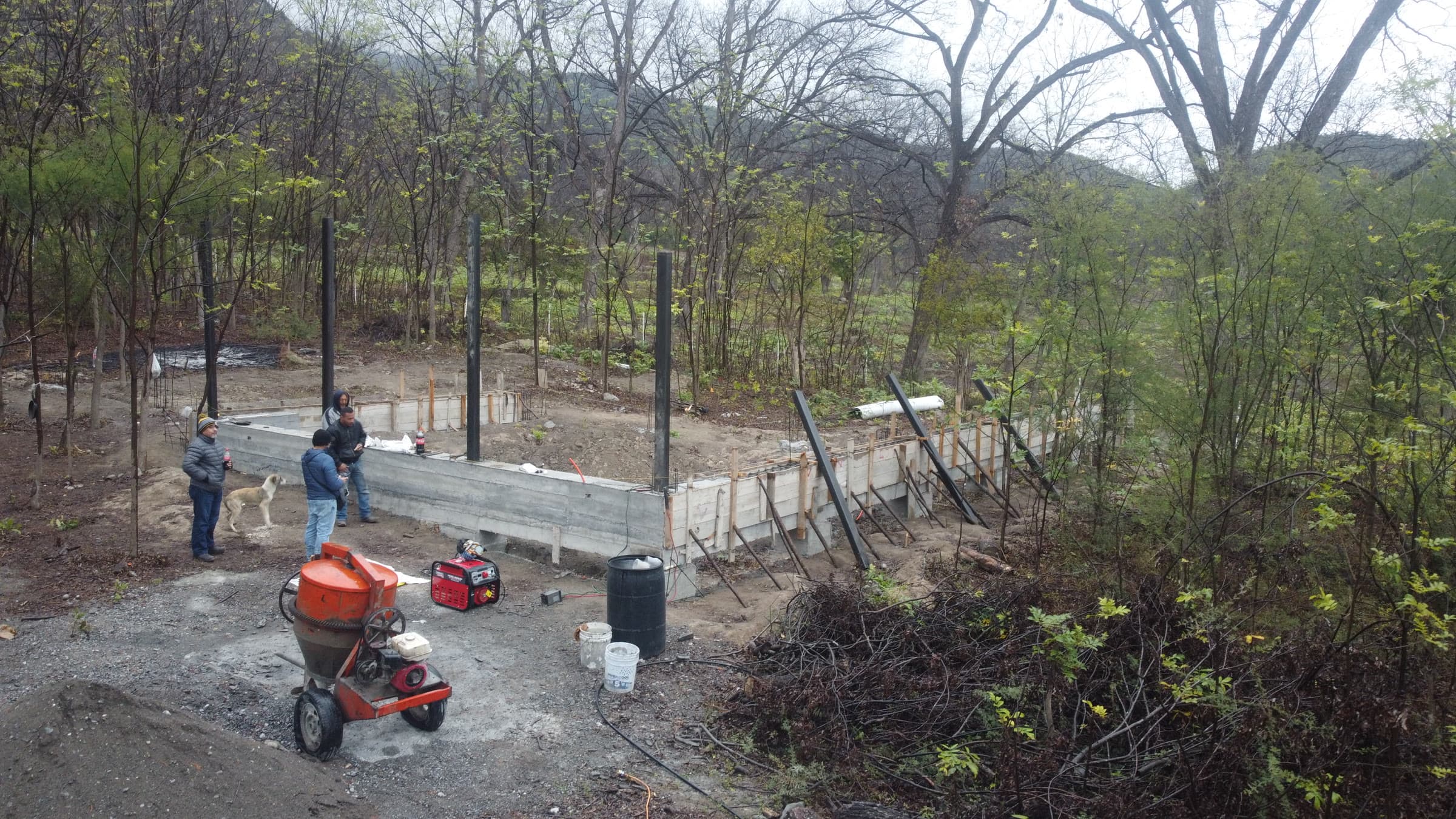

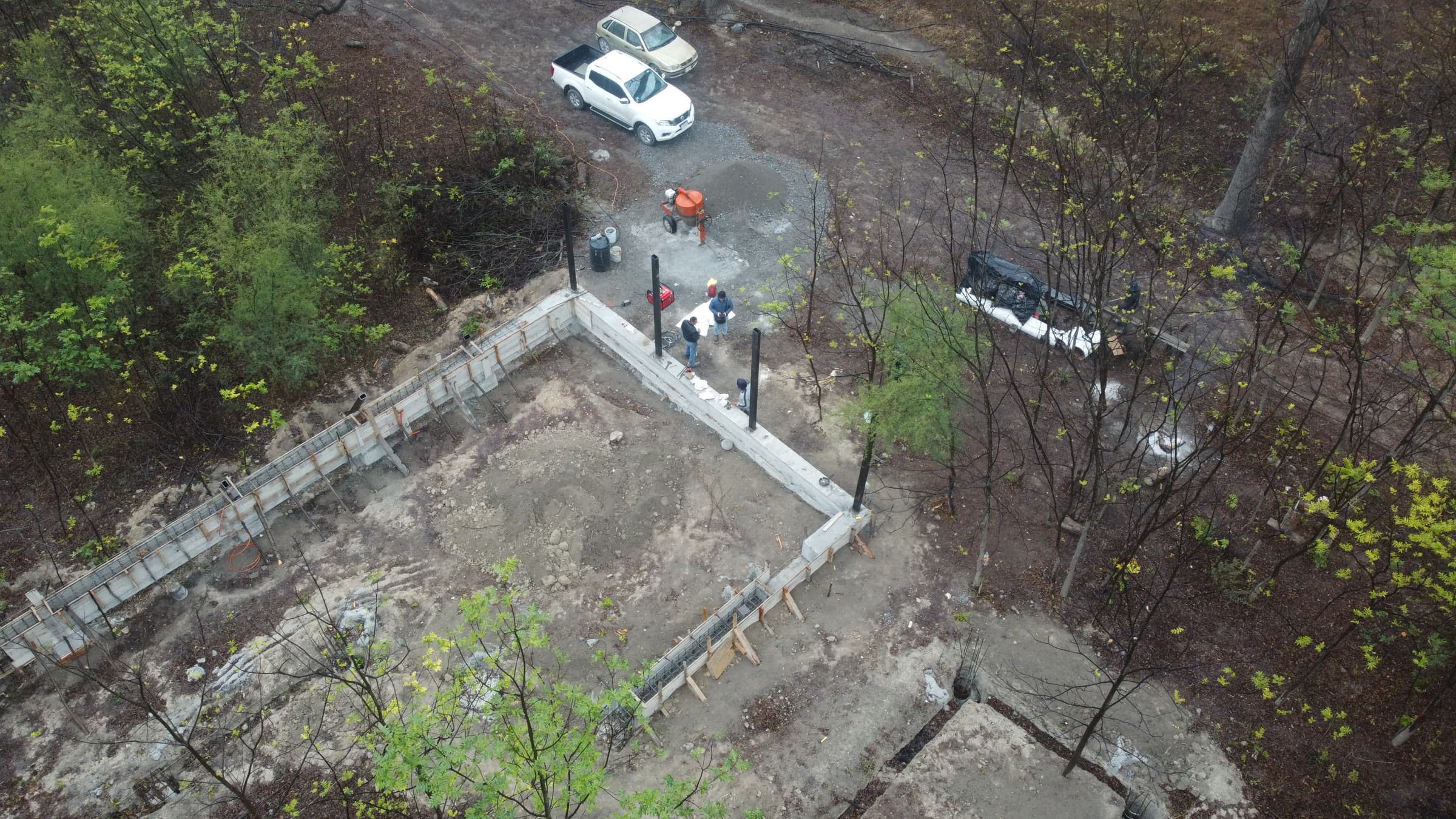

Fig. 09 — La primera etapa en construcción.
Ficha técnica
- Proyecto
- Cabaña Rayones
- Ubicación
- Rayones, Nuevo León
- Tipo
- Vivienda de descanso familiar
- Año
- 2025 · proyecto y obra
- Terreno
- 800 m²
- Construcción
- 220 m²
- Programa
- 4 recámaras · 2 baños completos · 1 nivel
- Sistema constructivo
- Muros de tapial (40 cm) · acero y madera
- Cimentación
- Pilas, encepado y dala de desplante
- Estatus
- En obra · Etapa 1 de 2
- Proyecto, construcción y dirección
- CAOS Arquitectura
